Kennen Sie dieses verbohrte Ich - werde - die - Ursache - finden - und - wenn - es - das - letzte - ist - was - ich - in - meinem - Leben - tue Gefühl? Nun, dieses Gefühl hat mich, seitdem der Newton MessagePad 130 eingeführt wurde, selten verlassen. Bis vor kurzem, heißt das...

Es gibt einige Hardwaredefekte, die nahezu jeder Newton 130 früher oder später zu entwickeln scheint. Der bei weitem häufigste Defekt äußert sich darin, daß der Newton nicht eingeschaltet bleiben mag. Entweder er schaltet sich aus, sobald man ihn anfaßt, leicht kippt oder einfach nur unfreundlich ansieht, oder er startet gar nicht erst.

Vor kurzem hat mir David Watson, vielen Newton Fans auch als Dr. Newton bekannt, den entscheidenden Tip dafür gegeben, wie man diesem lästigen Defekt reparieren kann. Und weil er gerade in Tip-Geberlaune war, hat er mich außerdem auf den Grund für einen weiteren Defekt aufmerksam gemacht, den die 130er gerne entwickeln: Eine flackernde oder gar nicht mehr funktionierendende Hintergrundbeleuchtung.

Diese Seite wäre ohne David’s Hilfe nicht möglich gewesen. Abgesehen davon, daß er - offensichtlich - ein hilfsbereiter Zeitgenosse ist, ist er auch bekannt als jemand, der schnell und professionell Newton Reparaturen und Erweiterungen durchführt. So weit mir bekannt ist, ist er gegenwärtig der einzige, der die Speichererweiterung einbauen kann, die aus einem MessagePad 2000 ein MessagePad 2100 macht. Davon abgesehen bietet er auch Austausch von Displays und Reparaturen älterer Newton Modelle an. Sie erreichen ihn per eMail unter .

Von jetzt an setze ich voraus, daß Sie Ihr Newton MessagePad 130 so zerlegt haben, wie ich es in meiner Zerlegeanweisung beschreibe. Sie sollten sich ebenfalls der grundlegenden (ebenfalls auf dieser Seite beschriebenen) Vorsichtsmaßnahmen bewußt sein, die beim Handhaben und Löten empfindlicher elektronischer Komponenten erforderlich sind. Und, wie ich nie müde werde zu betonen, ich habe mir nicht grundlos so viel Mühe bei der Formulierung meines Haftungsausschlusses gegeben...

Klicken Sie bitte auf die Bilder, um ein höher aufgelöstes Bild in einem neuen Browserfenster zu sehen.

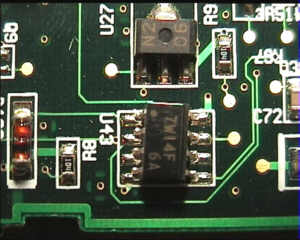

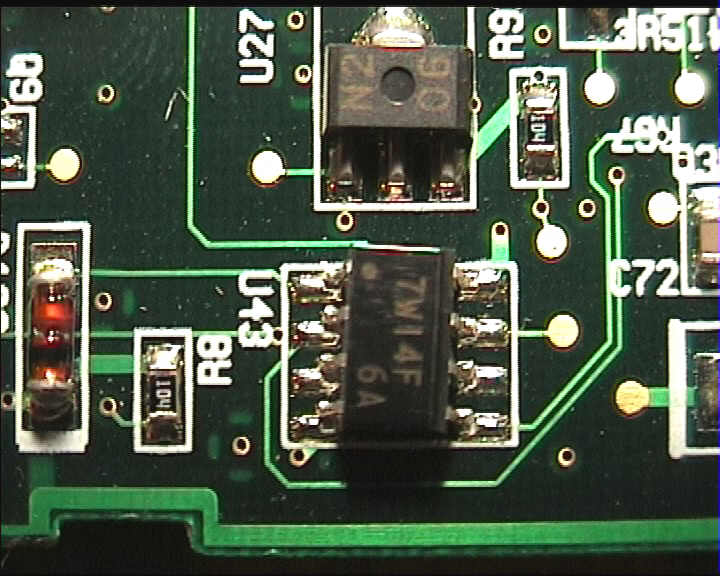

Der integrierte Schaltkreis, den Sie hier abgebildet sehen, auch unter dem Namen U43 bekannt, scheint der bei weitem häufigste Grund für die Weigerung des Newton 130 zu sein, sich anschalten zu lassen. Dieser Schaltkreis wird im Laufe der Zeit von seinem Einbauplatz gedrückt. Sie finden ihn in der Nähe des Batteriefachs auf der Seite des Mainboards, die zum Display zeigt. Mit anderen Worten, Sie müssen das Mainboard entfernen, um einen Blick auf dieses IC zu werfen.
Wenn U43 so aussieht wie hier im Bild gezeigt, haben Sie großes Glück. Glück, weil alles, was Sie tun müssen, ist, alle acht Beinchen sorgfältig wieder anzulöten. Haben Sie weniger Glück, sehen Sie U43 gar nicht. Und zwar deshalb, weil es nicht nur lose-, sondern völlig weggedrückt wurde. Falls dem so ist, ist es höchste Zeit für einen sofortigen Komm - ja - nicht - auf - den - Gedanken - unseren - Staubsauger - zu - benutzen Erlaß. Wenn Sie Glück haben, finden Sie U43 nach nicht mehr als achtstündiger Suche an einer Stelle, an die er niemals hätte gelangen können. Kinder unter drei Jahren können in Situationen wie dieser außerordentlich hilfreich sein, weil sie gewöhnlich suchbedingte Tobsuchtsanfälle erheblich später entwickeln als ein durchschnittlicher Erwachsener. Vorausgesetzt, man verspricht ihnen eine fürstliche Belohnung dafür, ein kleines, schwarzes und offensichtlich völlig unwichtiges Teil zu finden.
An Ihrer Stelle würde ich nicht versuchen, U43 wieder gerade auszurichten, es sei denn, Sie können es anderenfalls nicht richtig festlöten. Es zu verbiegen könnte ein Beinchen oder den ihm zugedachen Lötpunkt auf dem Mainboard zerstören.

Sie fragen sich vielleicht, was in aller Welt U43 eigentlich lose gedrückt hat. Schließlich ist es selbst für kleine Kobolde, die damit ihren Lebensunterhalt verdienen, nicht gerade einfach, in das Innere eines Newton 130 zu kommen, der nie zuvor geöffnet wurde.

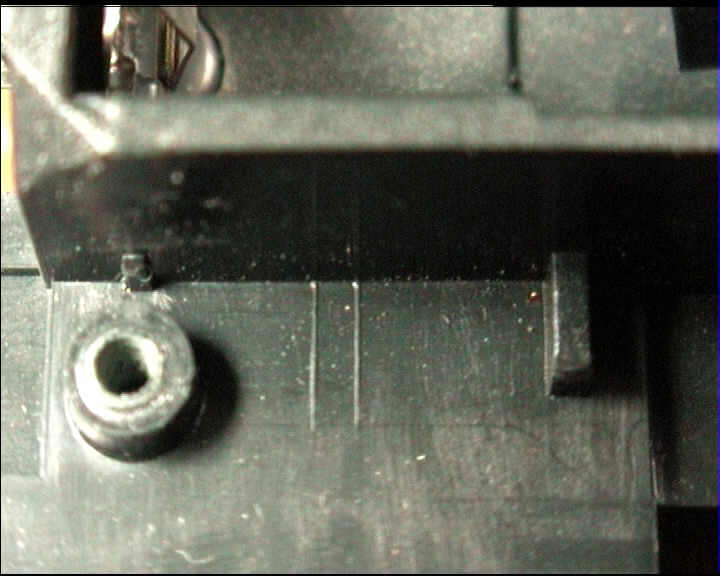

Der Schuldige ist ein banaler kleiner Plastiksteg, der im zusammengebauten Zustand auf dem Rand von U43 zu liegen kommt. Wenn Sie die durch den Pfeil markierte Kante um ca. 1 - 2 Millimeter abfeilen, werden Sie diesem speziellen Defekt sehr wahrscheinlich nie wieder begegnen.

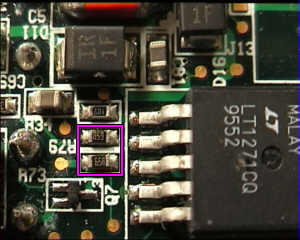

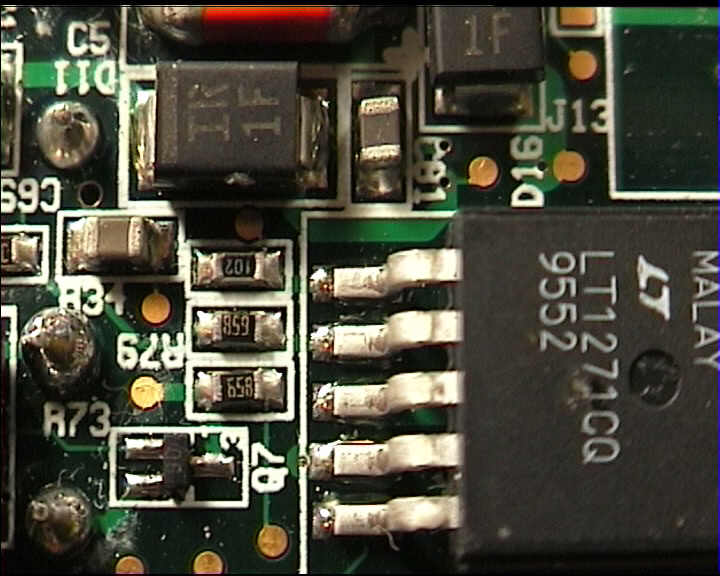

Ich würde Ihnen nun gern vier Widerstände vorstellen, die herstellerbedingte Fehler aufweisen können. Alle haben den Wert 4,64 kOhm. Abgesehen davon, daß die Enden oft sehr schlecht mit dem Innenteil des Widerstands verbunden sind, haben diese Dinger darüber hinaus die lästige Angewohnheit, im Inneren zu brechen. Glauben Sie nicht, daß sie in Ordnung sind, bloß weil Sie den erwarteten Widerstand mit Ihrem Multimeter messen können. Es könnte gut sein, daß sie sich nur so gut benehmen, solange Sie sie mit den Meßspitzen berühren. Diese Widerstände neu anzulöten ist, wenn überhaupt, eine nur sehr vorübergehende Heilung. Da Sie den Newton ohnehin schon geöffnet haben, ist das beste, was Sie für ihn tun können, sie zu ersetzen, selbst wenn sie gegenwärtig noch keine Probleme machen. Von den vier hier beschriebenen Widerständen sind fast immer R73 und R79 die Schuldigen. Sie finden sie in der Nähe des Schaltregler - IC’s auf der Seite des Mainboards, die nach unten zeigt. Sie brauchen das Mainboard also nicht zu entfernen, um sie zu ersetzen.

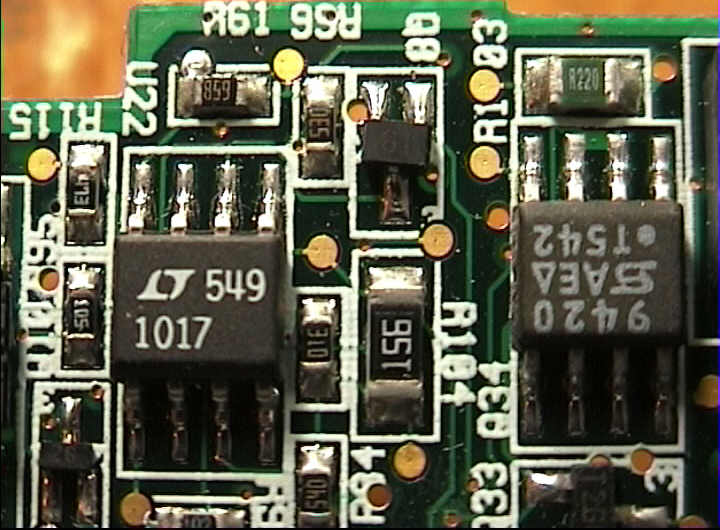

Der nächste Widerstand ist R61. Sie finden ihn nahe des IC’s U22 an der Seite, wo der Einschalter ist. Wie bei den anderen Widerständen brauchen Sie auch hier das Mainboard nicht auszubauen, um ihn zu ersetzen.

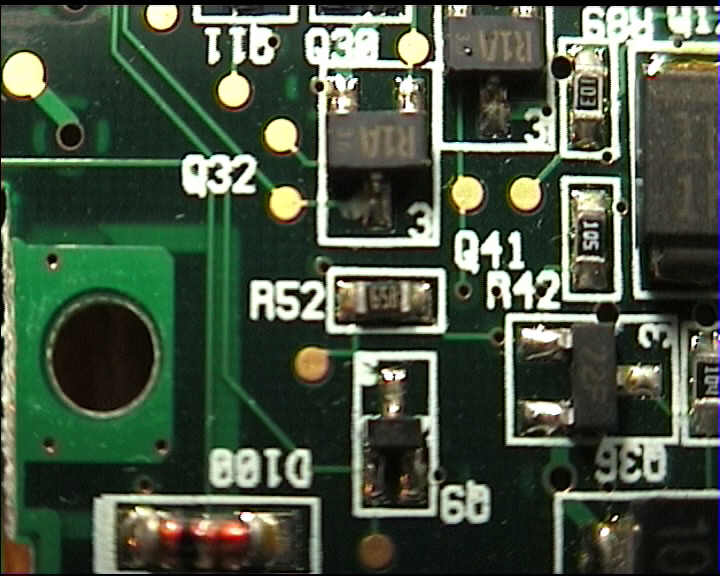

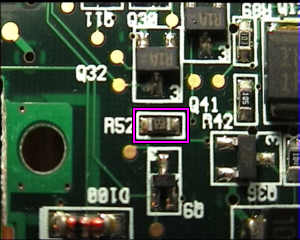

Zu guter Letzt sollten Sie R52 ersetzen. Sie finden ihn in der Nähe einer Bohrung im Mainboard. Unglücklicherweise sitzt dieser Widerstand auf der “falschen” Seite. Um ihn zu ersetzen, müssen Sie das Mainboard ausbauen.

Mittlerweile fragen Sie sich wahrscheinlich, wo um alles in der Welt Sie 4.64 kOhm Widerstände herbekommen sollen. Dieser Wert ist ziemlich ungewöhnlich und nicht gerade leicht zu beschaffen.
Die gute Nachricht ist, daß ich bisher völlig ohne Probleme 4.7 kOhm Widerstände eingesetzt habe. Möglicherweise klappt das bei Ihrem Newton nicht, aber das wage ich sehr stark zu bezweifeln.

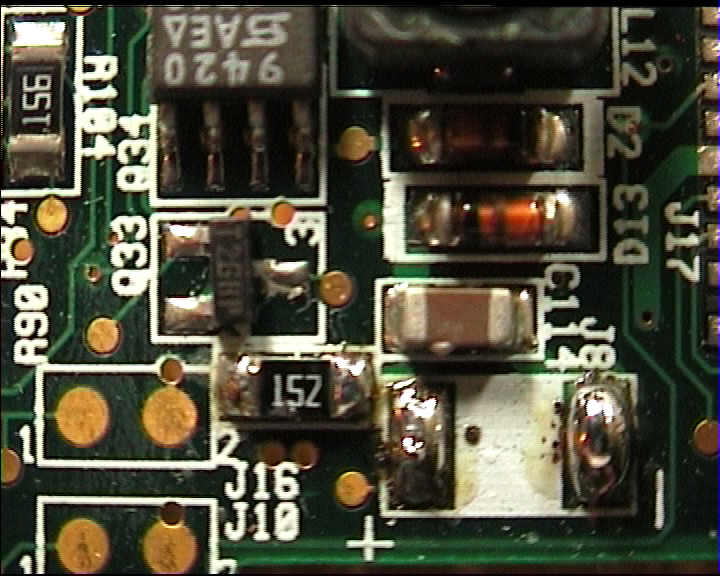

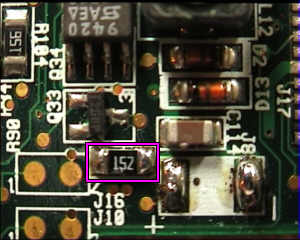

Das bis jetzt Beschriebene dürfte die meisten Probleme beim Einschalten und Anbleiben beseitigen. Wenn das Problem Ihres Newton hingegen eine flackernde oder nicht mehr funktionierende Hintergrundbeleuchtung ist, sollten Sie sich Widerstand R112 ansehen. Sie finden ihn auf der “richtigen” Seite des Mainboards genau da, wo der rote und schwarze Draht der Hintergrundbeleuchtung angelötet sind. Es handelt sich hier um einen 1,5 kOhm Widerstand, der die gleichen Unzulänglichkeiten aufweist wie die bisher erwähnten Widerstände. Solange Ihr Newton offen und Ihr Lötkolben heiß ist, sollten Sie nicht zögern, ihn zu ersetzen, selbst wenn Sie im Moment noch keine Probleme mit der Hintergrundbeleuchtung haben.
